produktkatalog_staxrex_NO

Jordskruer for den smarte håndverkeren

TRYGG, RASK OCH ERGONOMISK

Rectangle

Polygon

Rectangle

Polygon

Polygon

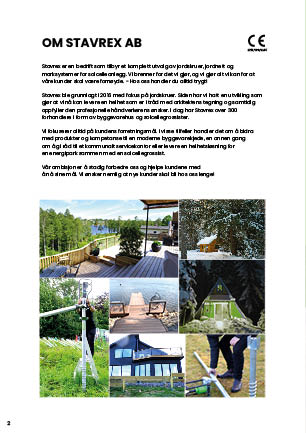

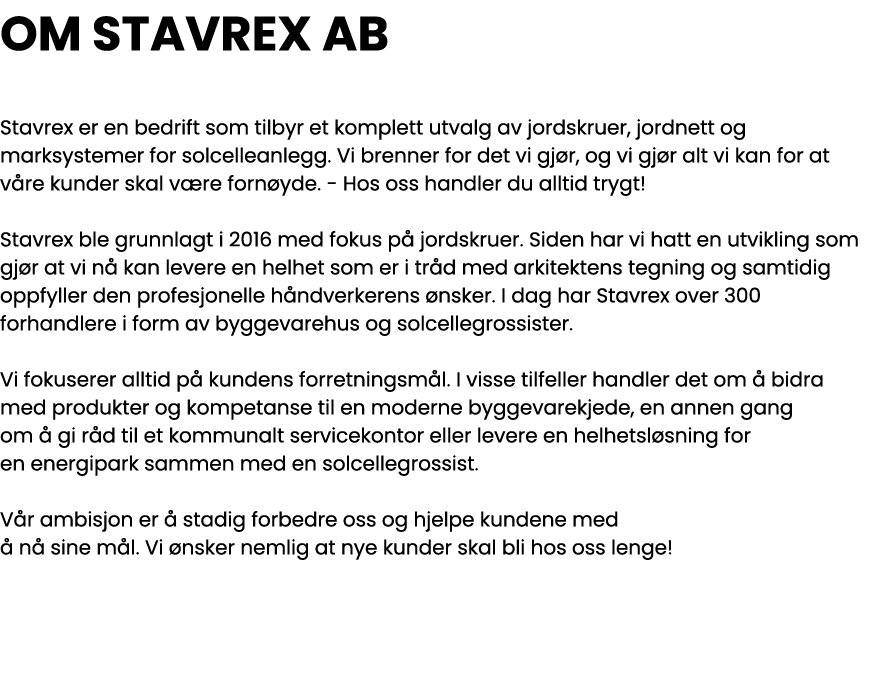

OM STAVREX AB Stavrex er en bedrift som tilbyr et komplett utvalg av jordskruer, jordnett og marksystemer for solcel

Rectangle

Rectangle

Rectangle

Rectangle

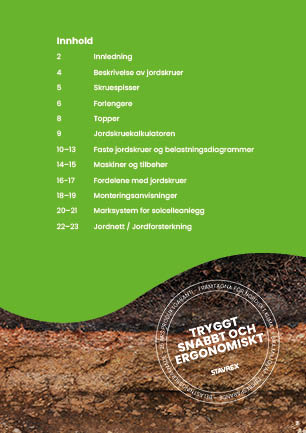

Innhold 2 Innledning 4 Beskrivelse av jordskruer 5 Skruespisser 6 Forlengere 8 Topper 9 Jordskruekalkulatoren 10 13 F

* Disse symbolene finner dere under hver artikkel som krever en form for montering

SYMBOLER FOR VALG AV MOMENTSATS

Momentsats 1:150

Momentsats 1:50

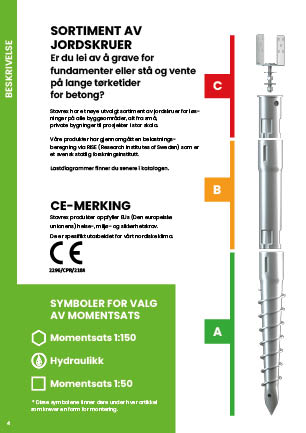

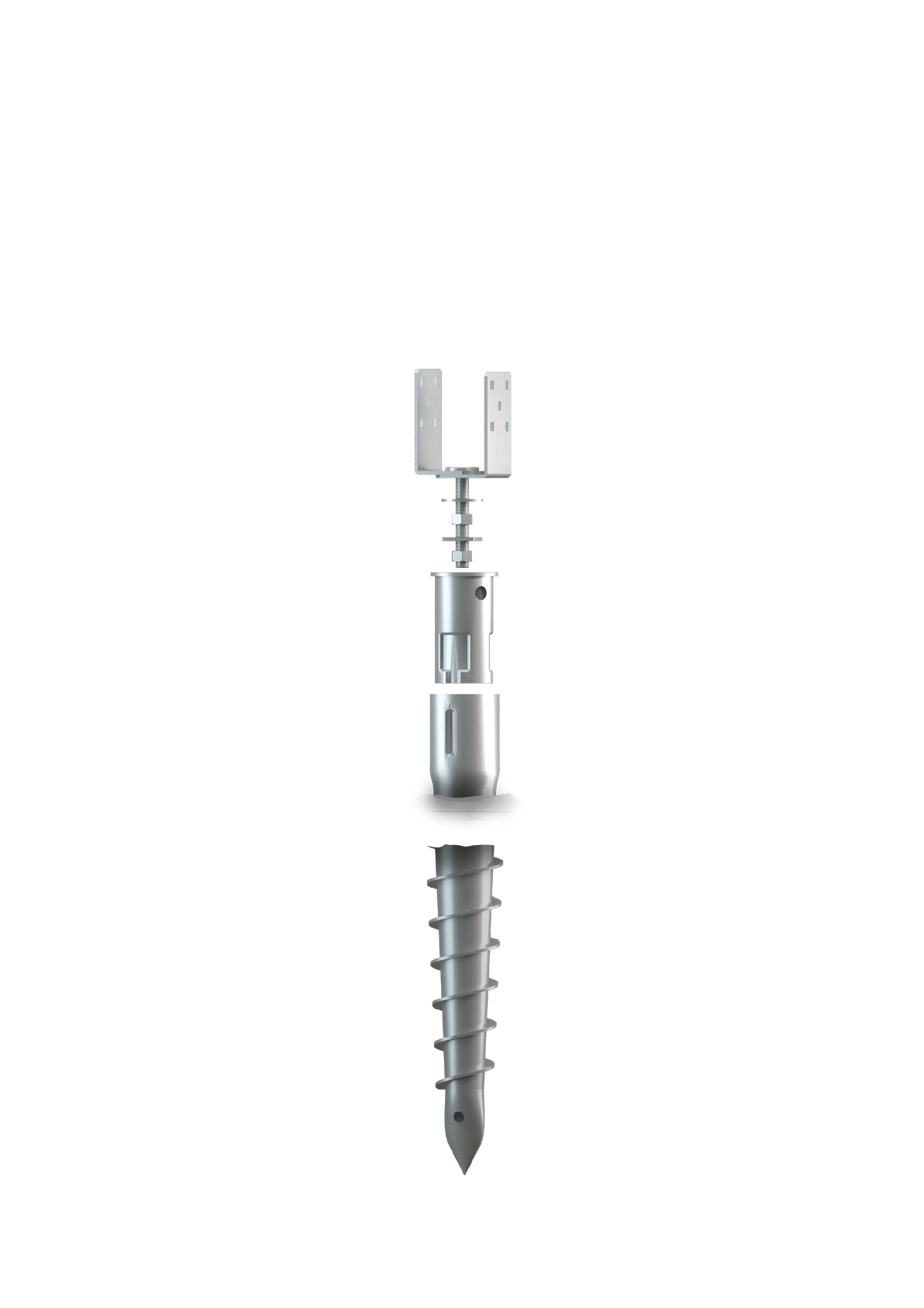

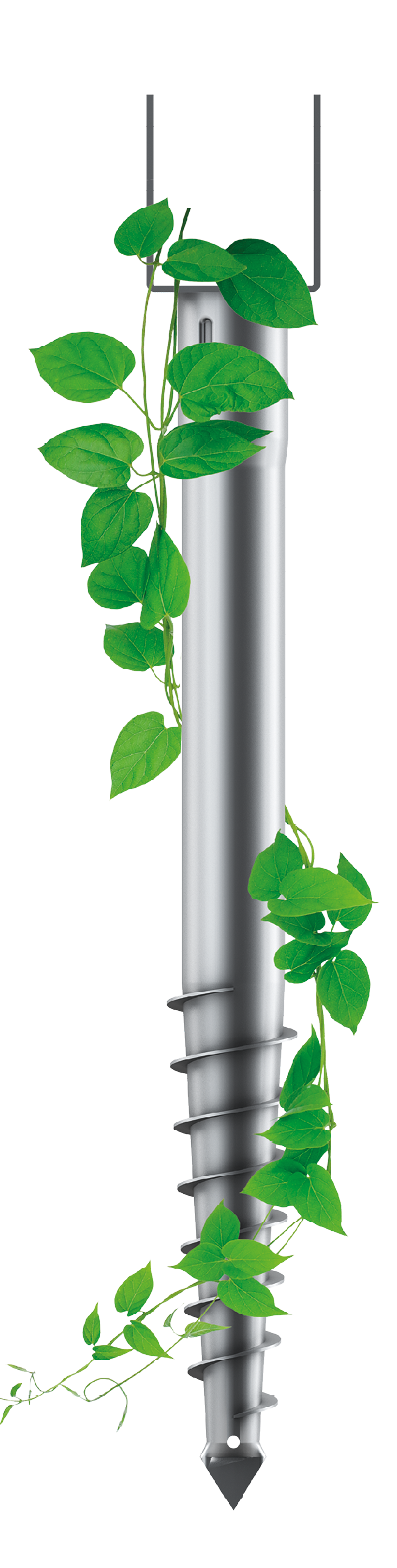

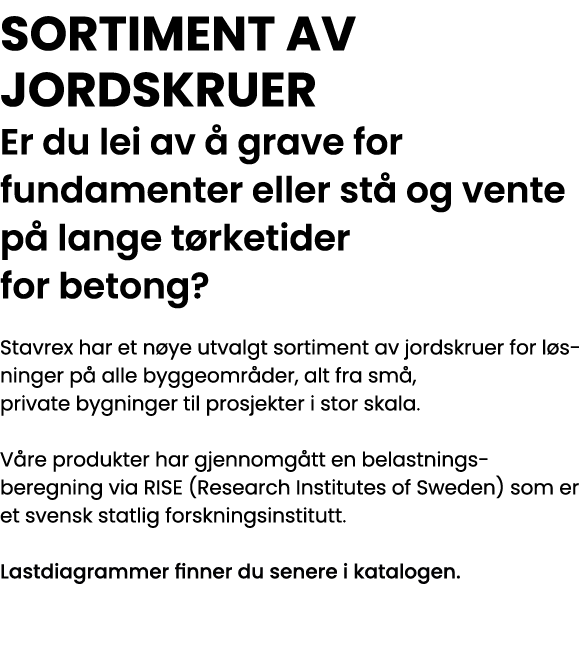

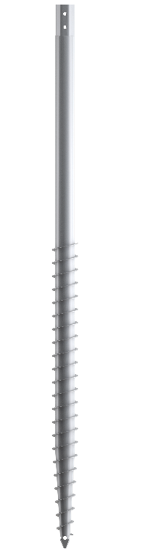

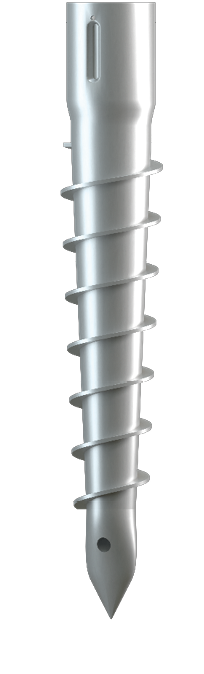

SORTIMENT AV JORDSKRUER Er du lei av å grave for fundamenter eller stå og vente på lange tørketider for betong Stavr

CE-MERKING Stavrex produkter oppfyller EUs (Den europeiske unionens) helse-, miljø- og sikkerhetskrav De er spesifik

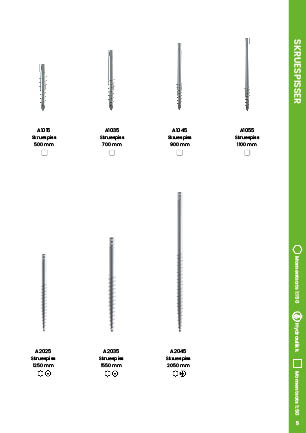

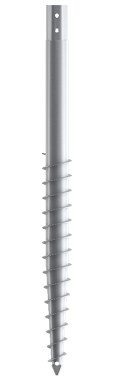

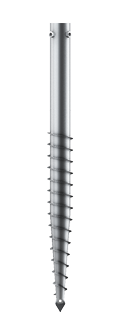

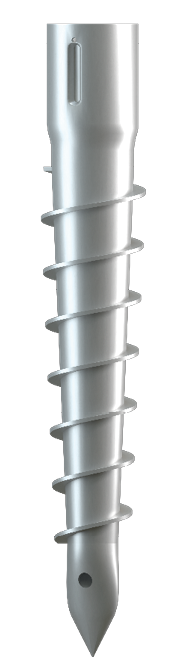

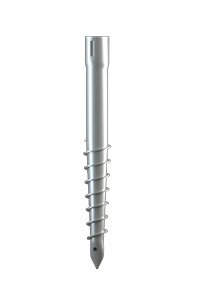

A1015 Skruespiss 500 mm

A1035 Skruespiss 700 mm

A1045 Skruespiss 900 mm

A1055 Skruespiss 1100 mm

A2025 Skruespiss 1250 mm

A2035 Skruespiss 1550 mm

A2045 Skruespiss 2050 mm

Momentsats 1:150

Momentsats 1:50

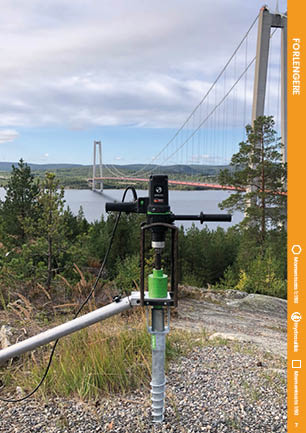

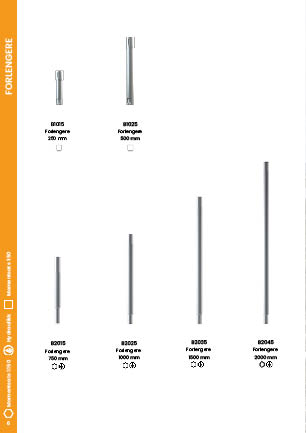

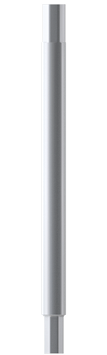

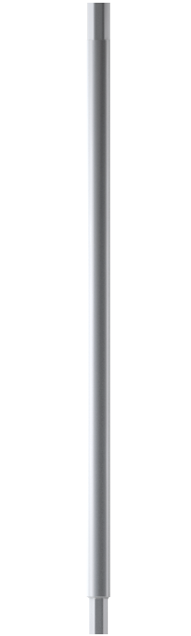

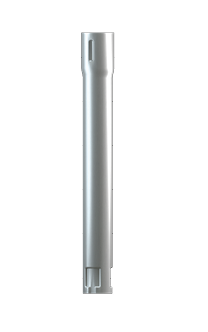

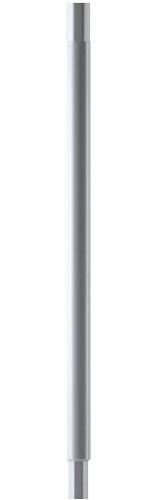

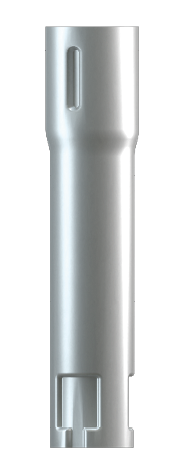

B2015 Forlengere 750 mm

B2025 Forlengere 1000 mm

B1015 Forlengere 250 mm

B1025 Forlengere 500 mm

B2035 Forlengere 1500 mm

B2045 Forlengere 2000 mm

Momentsats 1:150

Momentsats 1:50

Momentsats 1:150

Momentsats 1:50

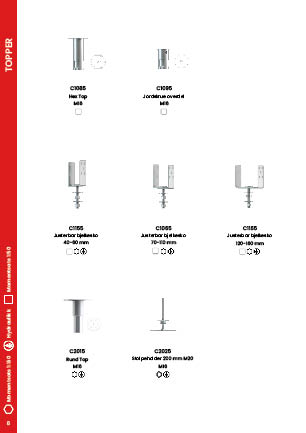

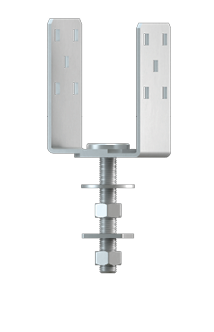

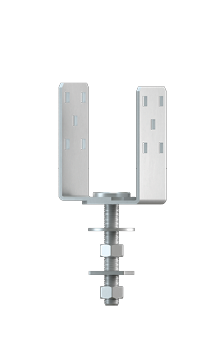

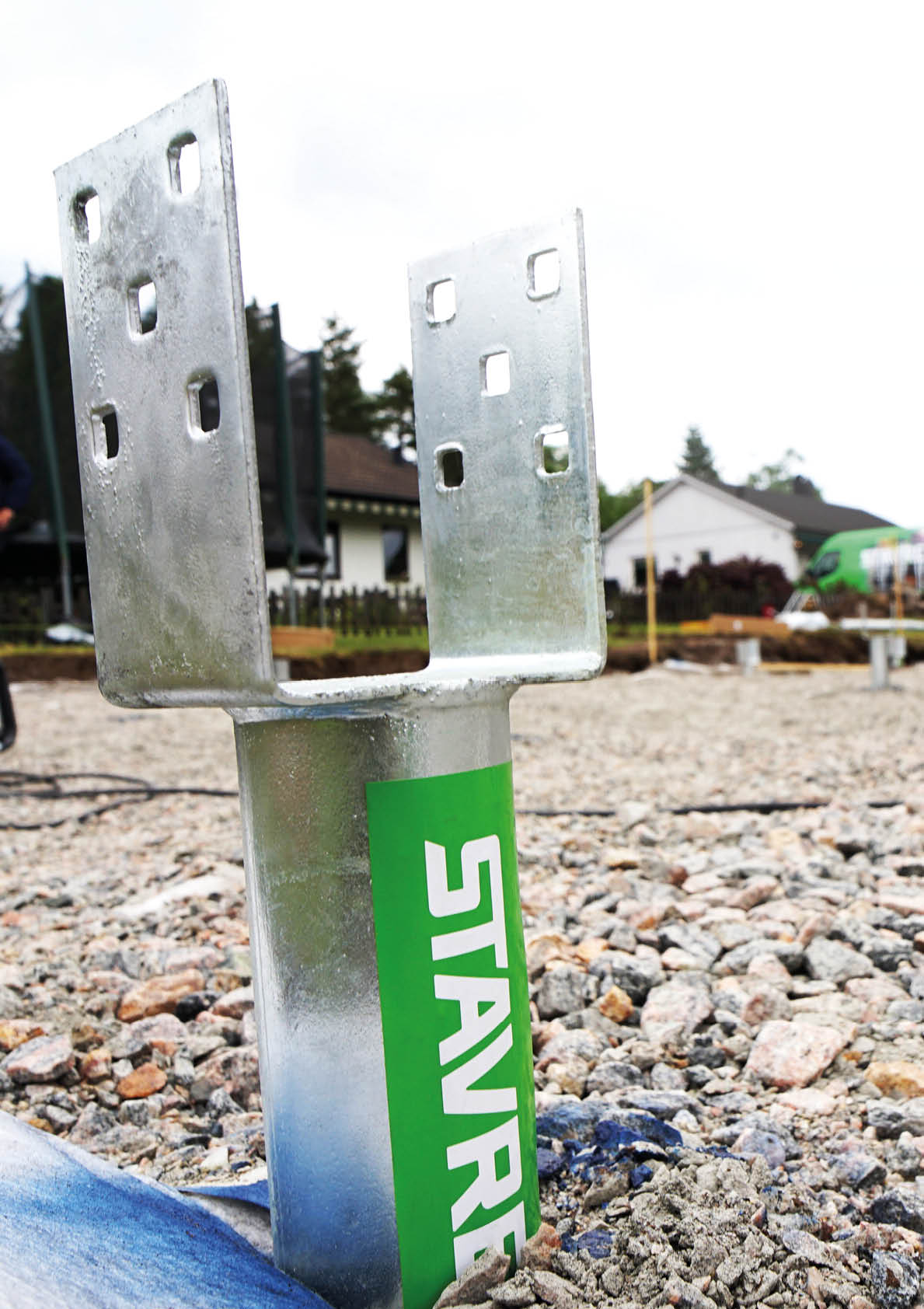

C1155 Justerbar bjelkesko 40-60 mm

C1065 Justerbar bjelkesko 70-110 mm

C1165 Justerbar bjelkesko 120-160 mm

C1085 Hex Top M16

C1095 Jordskrue overdel M16

C2025 Stolpeholder 200 mm M20 M16

C2015 Rund Top M16

Momentsats 1:150

Momentsats 1:50

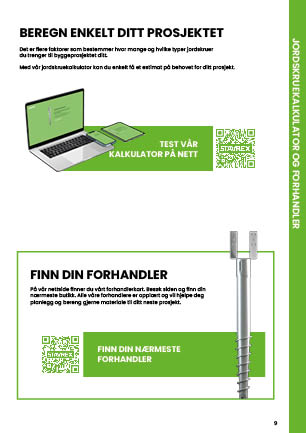

Beregn enkelt ditt prosjektet Det er flere faktorer som bestemmer hvor mange og hvilke typer jordskruer du trenger t

TEST VÅR KALKULATOR PÅ NETT

Finn din forhandler På vår nettside finner du vårt forhandlerkart Besøk siden og finn din nærmeste butikk Alle våre

FINN DIN NÆRMESTE FORHANDLER

Jordskruekalkulator og forhandler

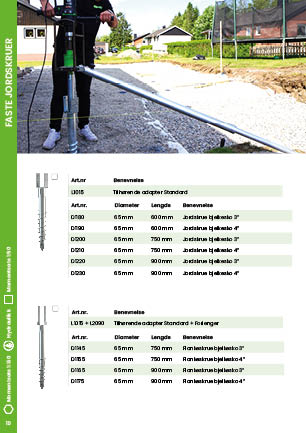

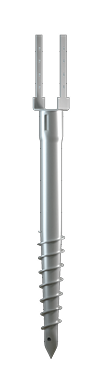

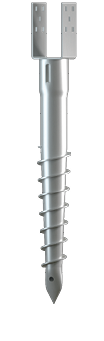

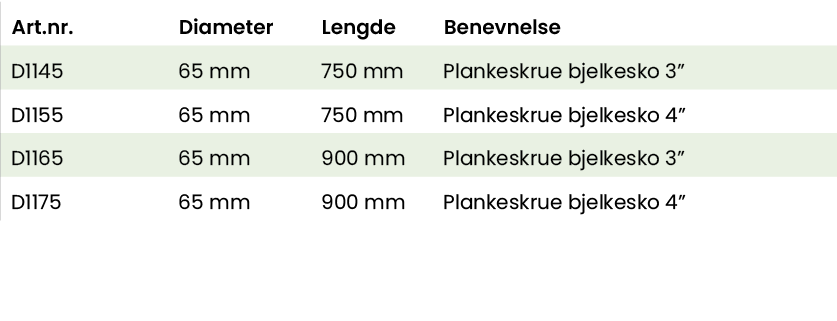

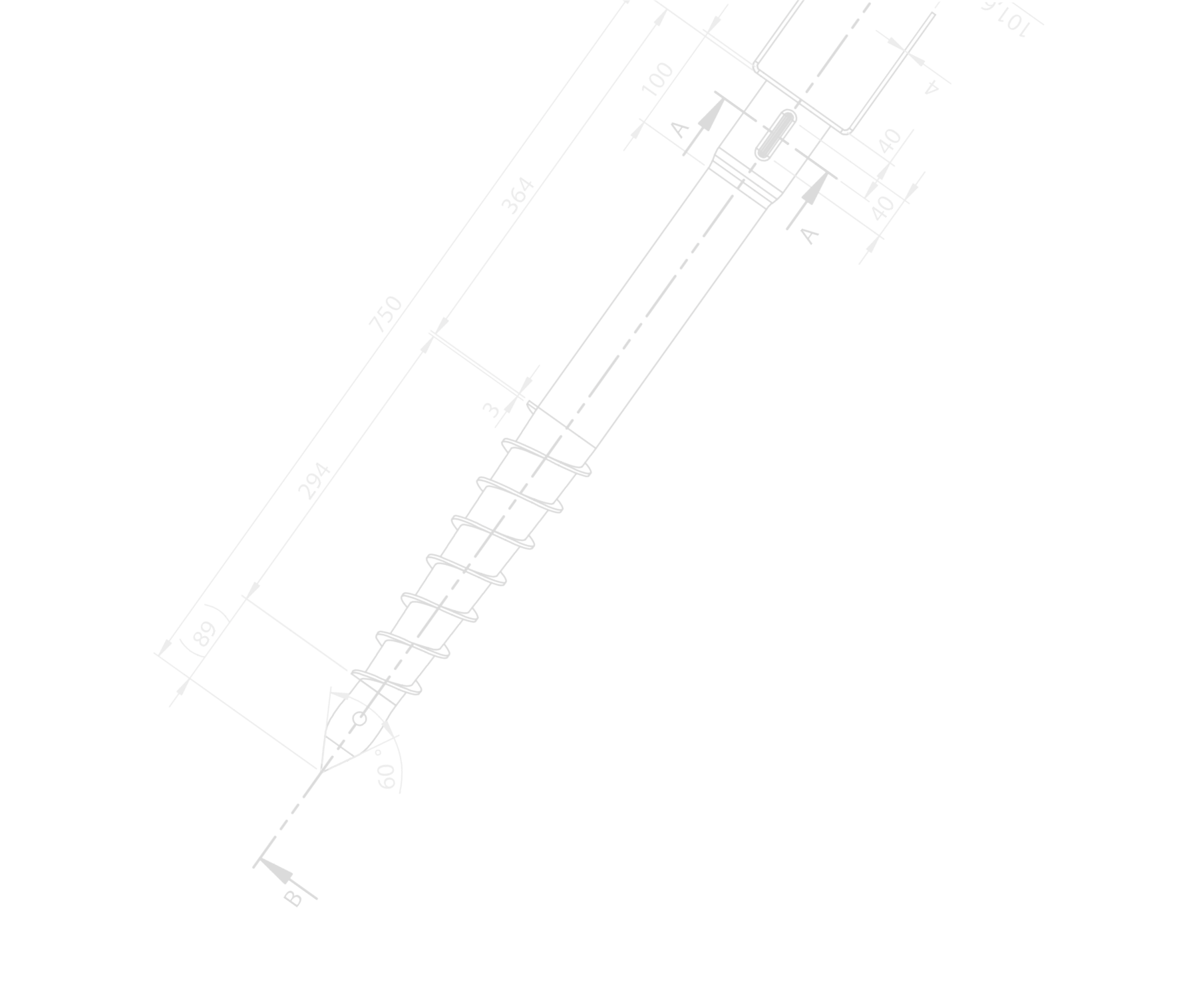

Art nr ,Diameter,Lengde,Benevnelse,D1145,65 mm,750 mm,Plankeskrue bjelkesko 3 ,D1155,65 mm,750 mm,Plankeskrue bjelkes

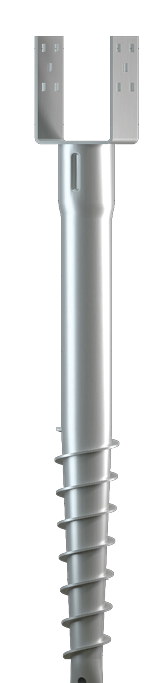

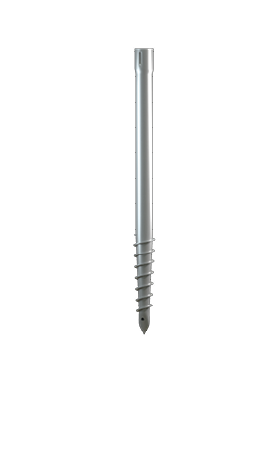

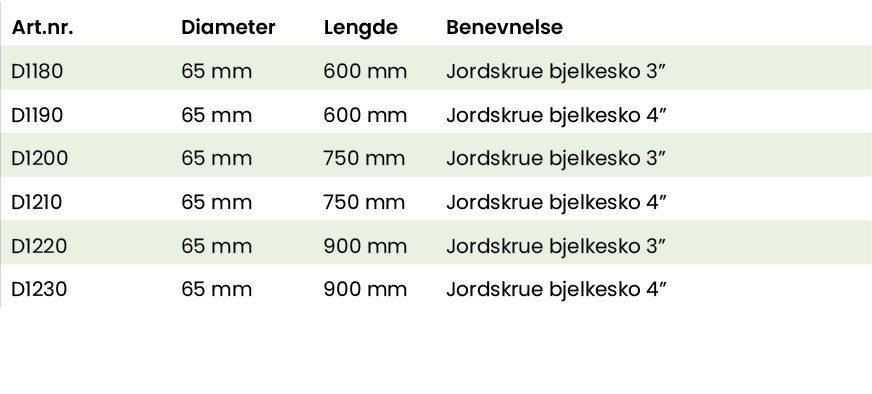

Art nr ,Diameter,Lengde,Benevnelse,D1180,65 mm,600 mm,Jordskrue bjelkesko 3 ,D1190,65 mm,600 mm,Jordskrue bjelkesko 4

FASTE JORDSKRUER

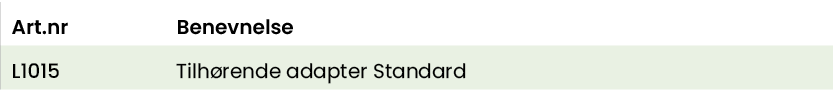

Art nr,Benevnelse,L1015,Tilhørende adapter Standard

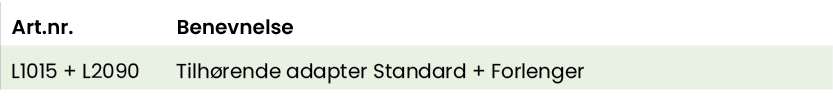

Art nr ,Benevnelse,L1015 + L2090,Tilhørende adapter Standard + Forlenger

Boredybde for jordskrue (cm)

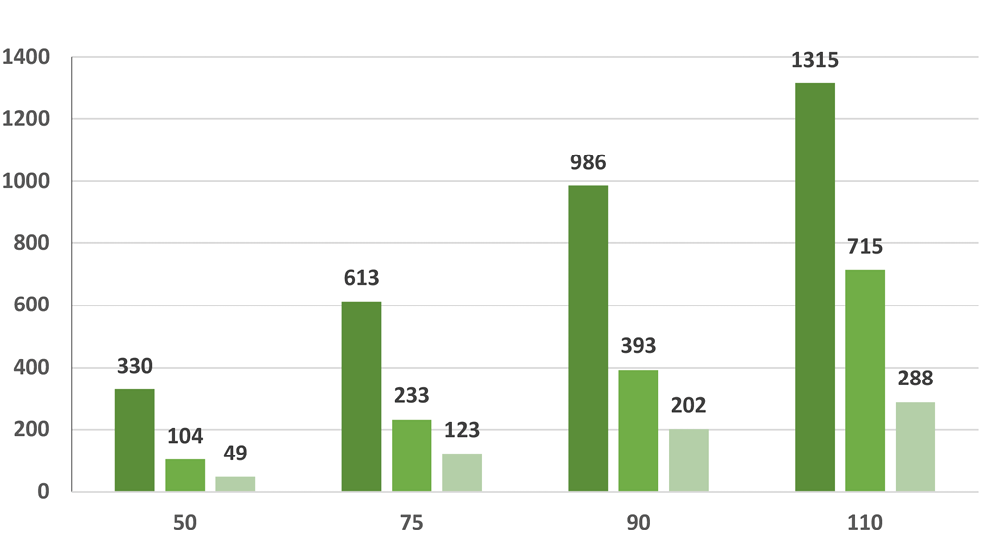

BELASTNINGSDIAGRAM DIAMETER

Momentsats 1:150

Momentsats 1:50

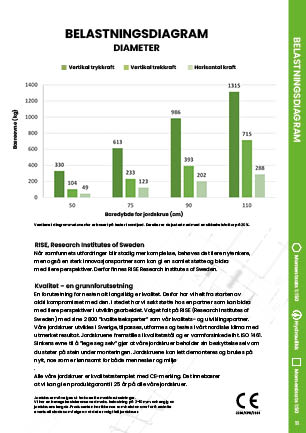

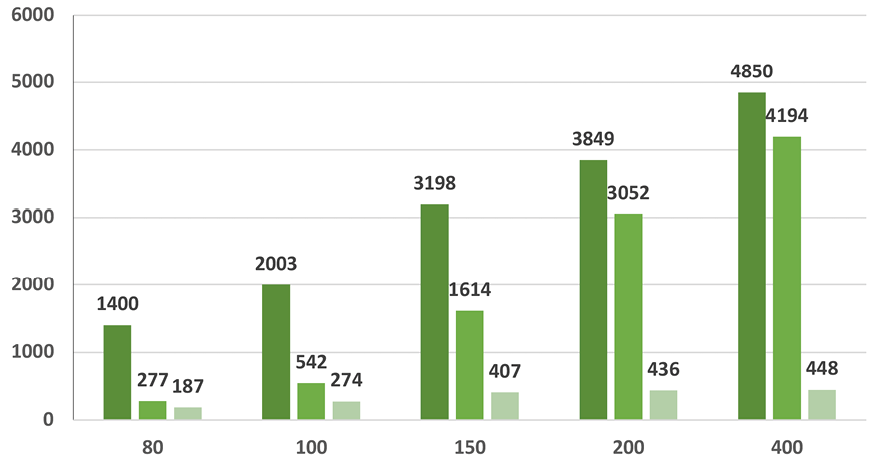

BELASTNINGSDIAGRAM

Boredybde for jordskrue (cm)

BELASTNINGSDIAGRAM DIAMETER

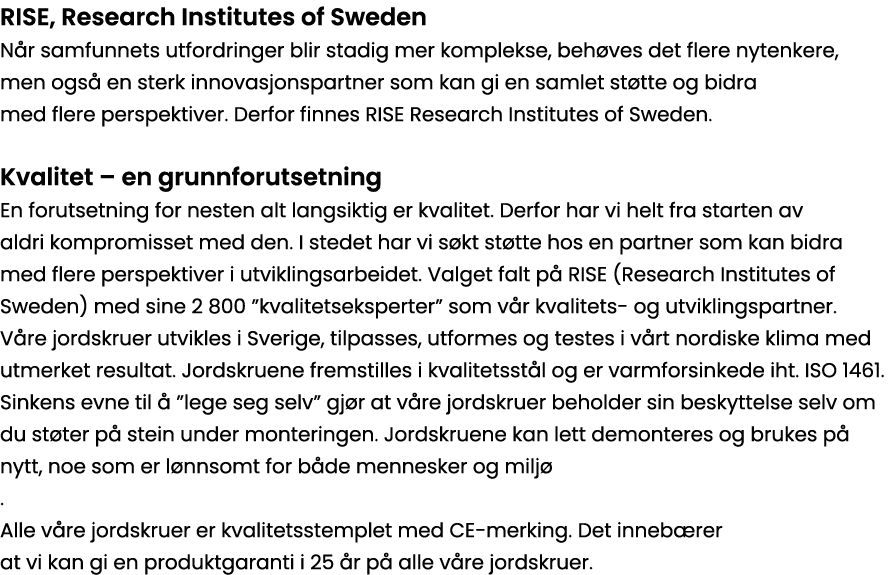

RISE, Research Institutes of Sweden Når samfunnets utfordringer blir stadig mer komplekse, behøves det flere nytenker

Jordskruer må velges ut fra korrekte markforutsetninger Vi har en bevegelsestoleranse ved maks belastning på 2 10 m

Verdiene i diagrammet ovenfor er basert på tester i sandjord Deretter er de justert ned med en sikkerhetsfaktor på 2

Momentsats 1:150

Momentsats 1:50

Vertikal trykkraft Vertikal trekkraft Horisontal kraft

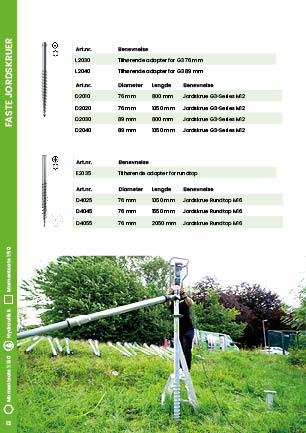

FASTE JORDSKRUER

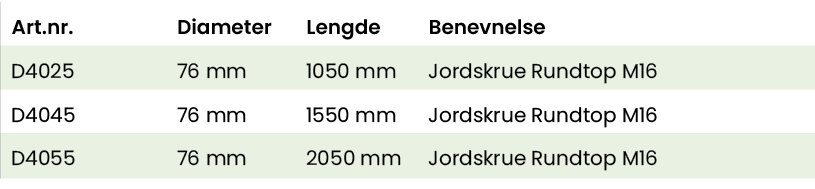

Art nr ,Diameter,Lengde,Benevnelse,D4025,76 mm,1050 mm,Jordskrue Rundtop M16,D4045,76 mm,1550 mm,Jordskrue Rundtop M1

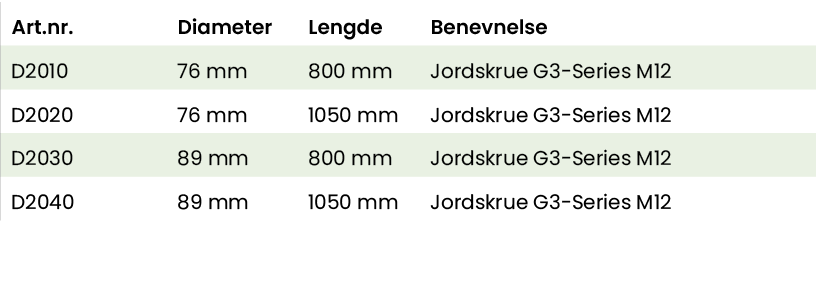

Art nr ,Diameter,Lengde,Benevnelse,D2010,76 mm,800 mm,Jordskrue G3-Series M12,D2020,76 mm,1050 mm,Jordskrue G3-Series

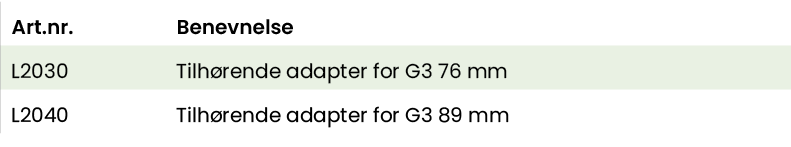

Art nr ,Benevnelse,L2030,Tilhørende adapter for G3 76 mm,L2040,Tilhørende adapter for G3 89 mm

BELASTNINGSDIAGRAM FOR SKRUER MED DIAMETER 76 89 MM

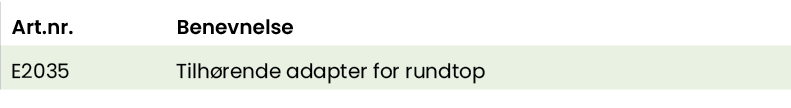

Art nr ,Benevnelse,E2035,Tilhørende adapter for rundtop

Boredybde for jordskrue (cm)

Momentsats 1:150

Momentsats 1:50

Verdiene i diagrammet ovenfor er basert på tester i sandjord Deretter er de justert ned med en sikkerhetsfaktor på 2

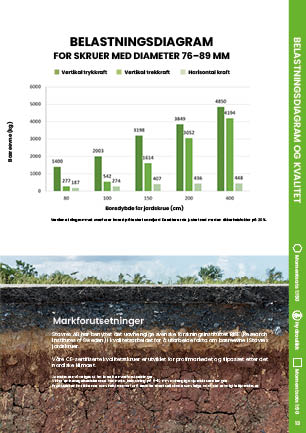

BELASTNINGSDIAGRAM OG KVALITET

BELASTNINGSDIAGRAM FOR SKRUER MED DIAMETER 76 89 MM

Boredybde for jordskrue (cm)

Momentsats 1:150

Momentsats 1:50

Vertikal trykkraft Vertikal trekkraft Horisontal kraft

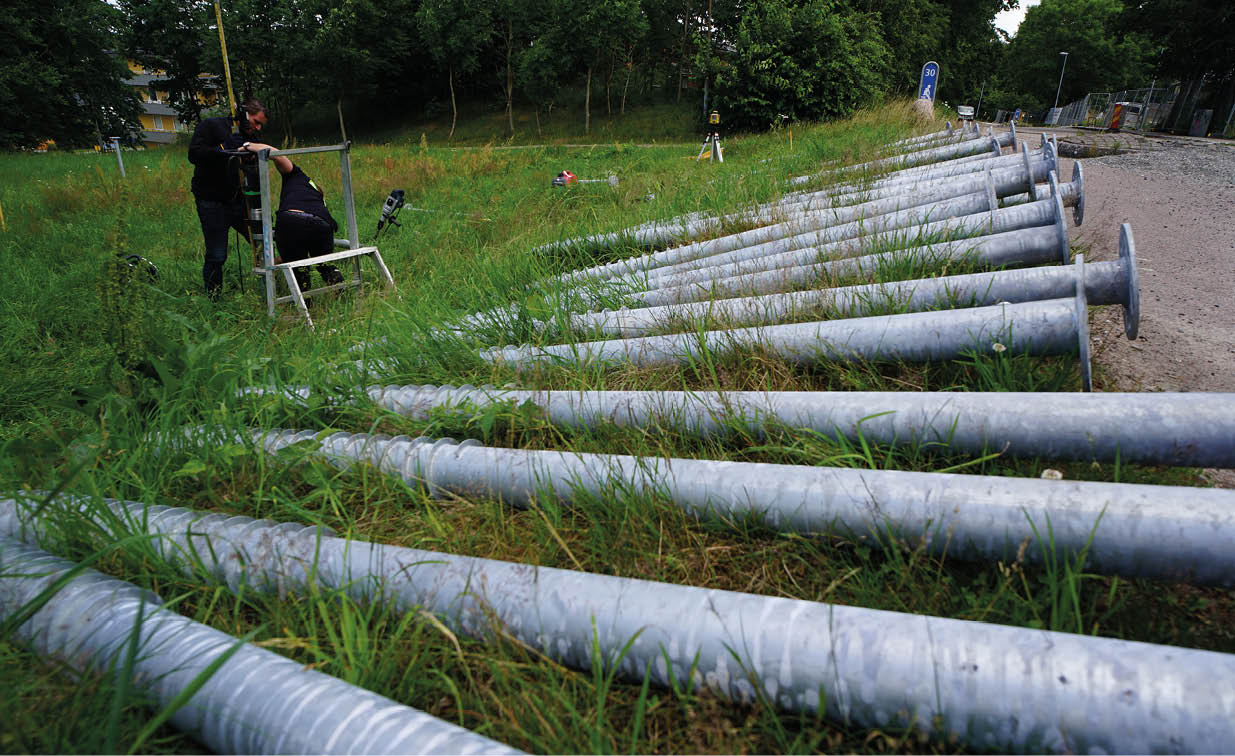

Markforutsetninger Stavrex AB har benyttet det uavhengige svenske forskningsinstituttet RISE (Research Institutes of

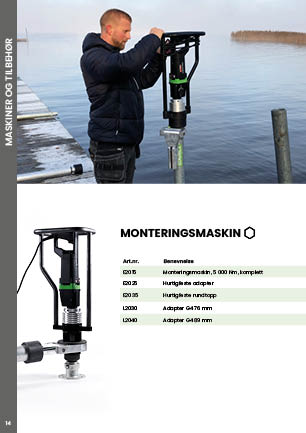

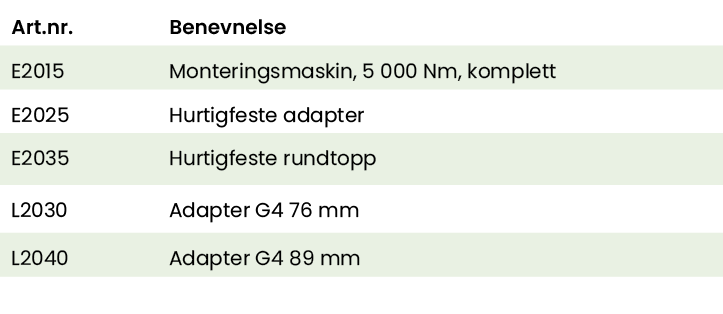

Art nr ,Benevnelse,E2015,Monteringsmaskin, 5 000 Nm, komplett,E2025,Hurtigfeste adapter,E2035,Hurtigfeste rundtopp,L2

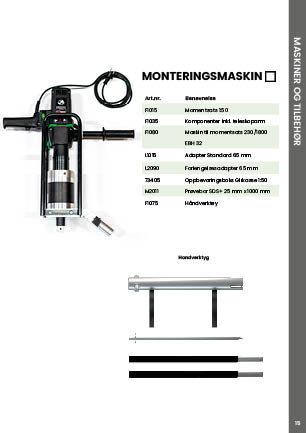

MASKINER OG TILBEHØR

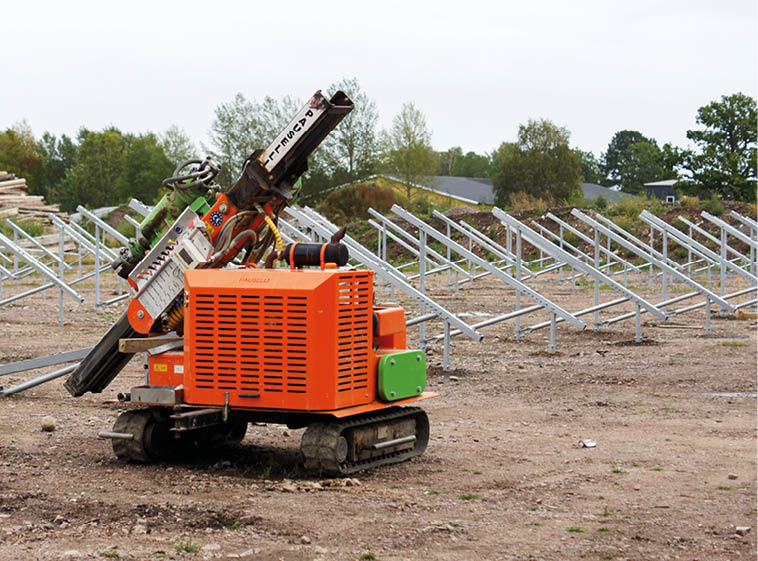

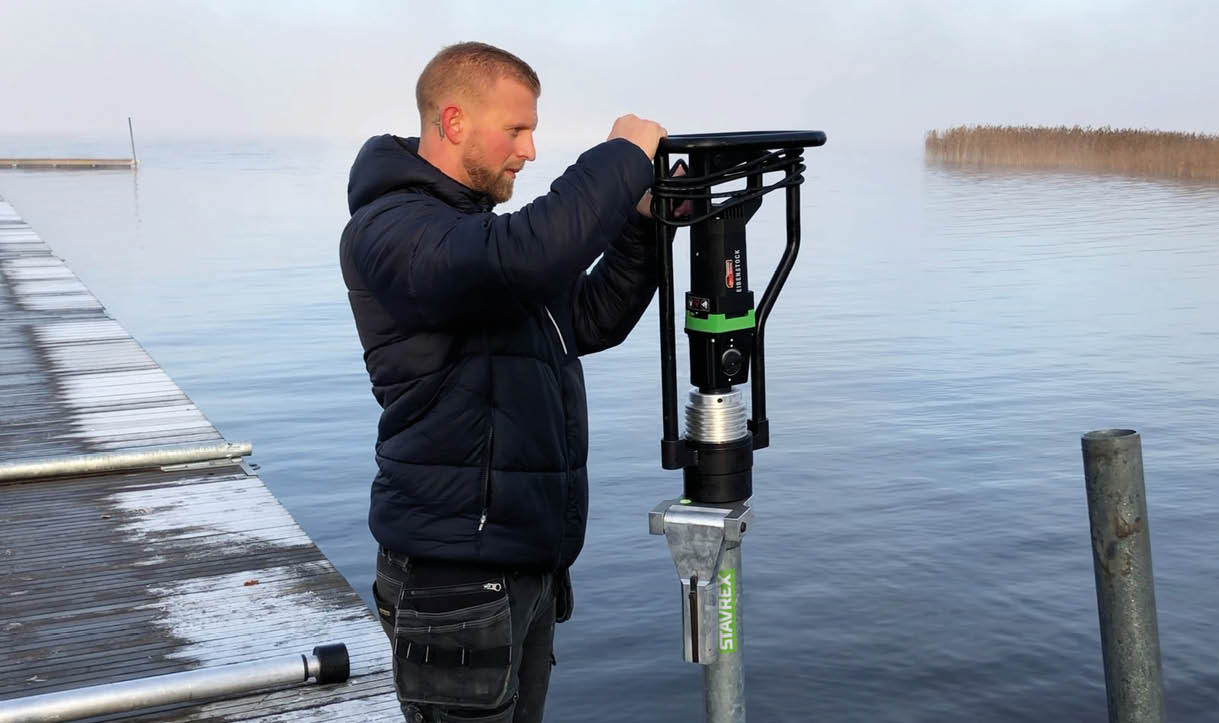

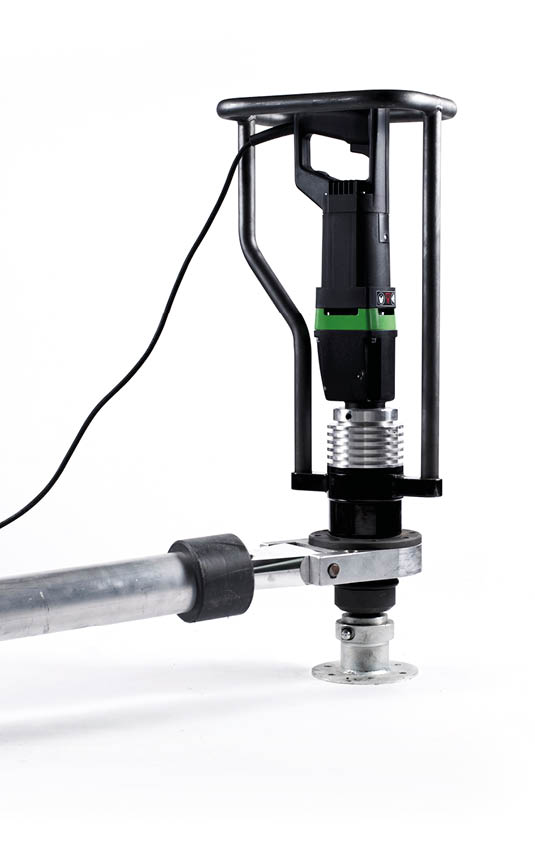

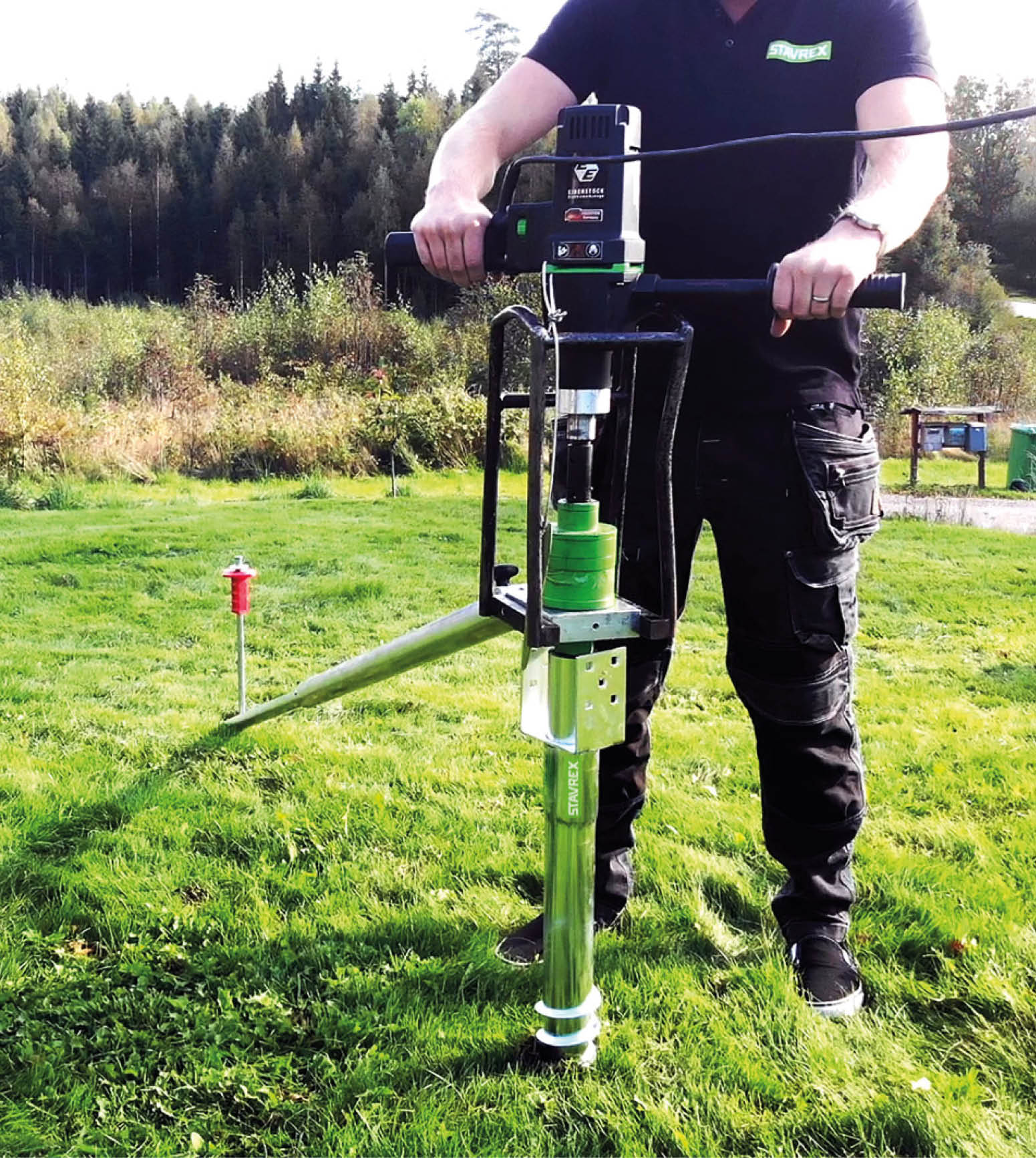

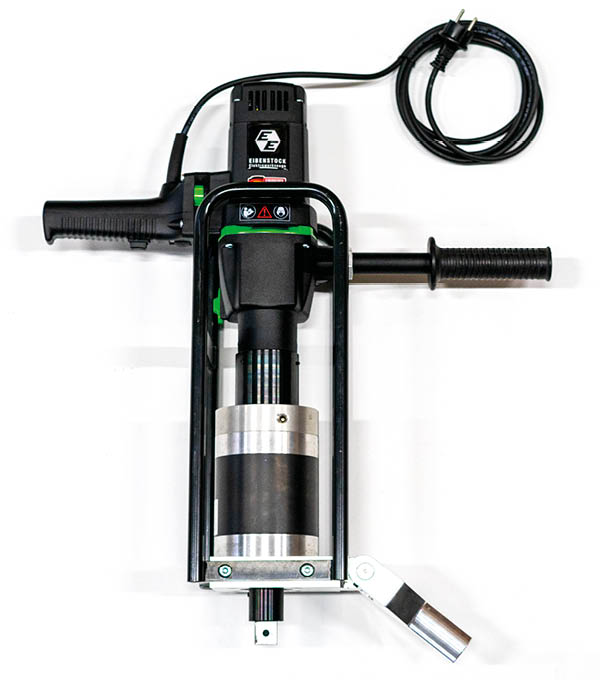

MONTERINGSMASKIN

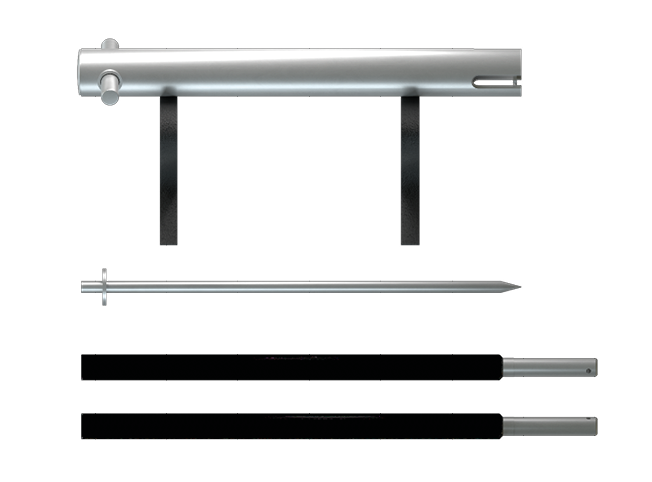

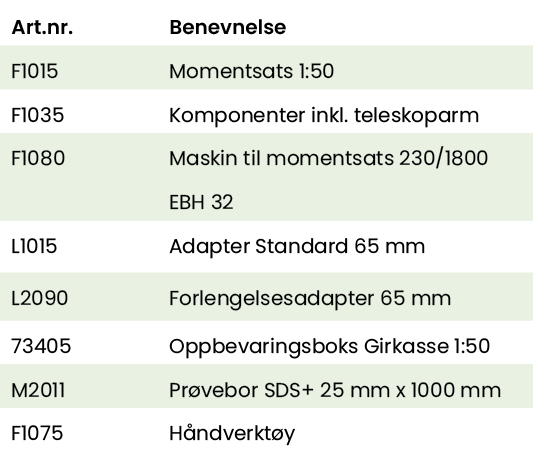

Art nr ,Benevnelse,F1015,Momentsats 1:50,F1035,Komponenter inkl teleskoparm,F1080,Maskin til momentsats 230 1800 EBH

MASKINER OG TILBEHØR

MONTERINGSMASKIN

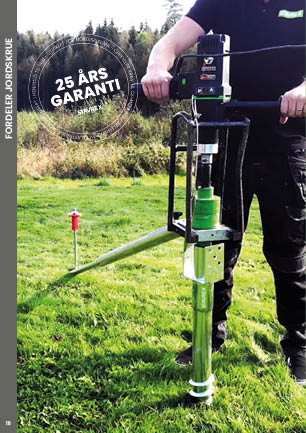

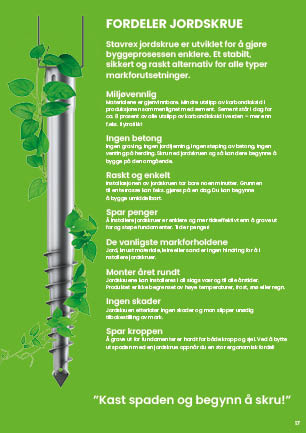

FORDELER JORDSKRUE

Fordeler jordskrue Stavrex jordskrue er utviklet for å gjøre byggeprosessen enklere Et stabilt, sikkert og raskt alt

Kast spaden og begynn å skru

Miljøvennlig Materialene er gjenvinnbare Mindre utslipp av karbondioksid i produksjonen sammenlignet med sement Sem

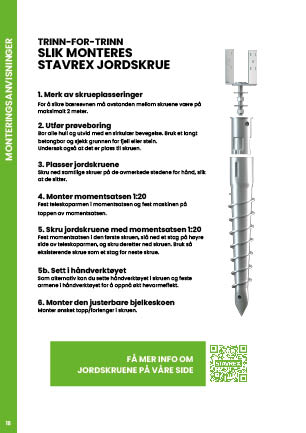

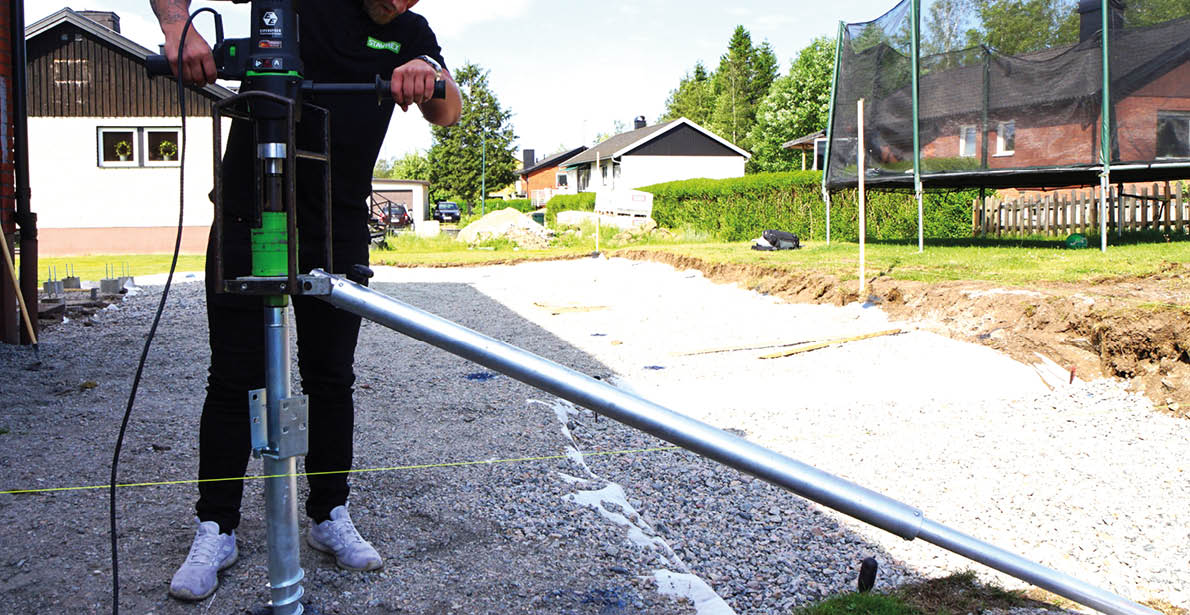

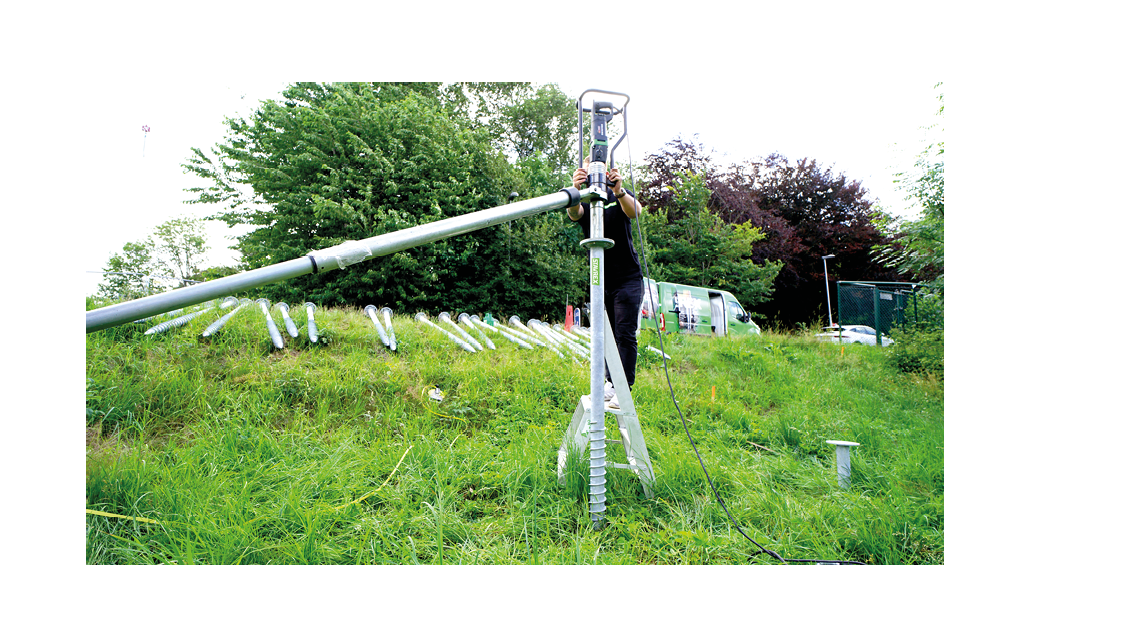

TRINN-FOR-TRINN SLIK MONTERES STAVREX JORDSKRUE

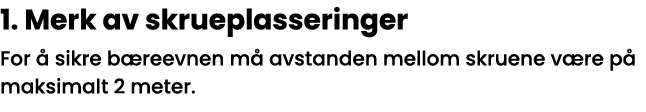

1 Merk av skrueplasseringer For å sikre bæreevnen må avstanden mellom skruene være på maksimalt 2 meter

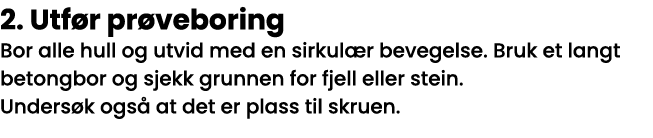

2 Utfør prøveboring Bor alle hull og utvid med en sirkulær bevegelse Bruk et langt betongbor og sjekk grunnen for f

3 Plasser jordskruene Skru ned samtlige skruer på de avmerkede stedene for hånd, slik at de sitter

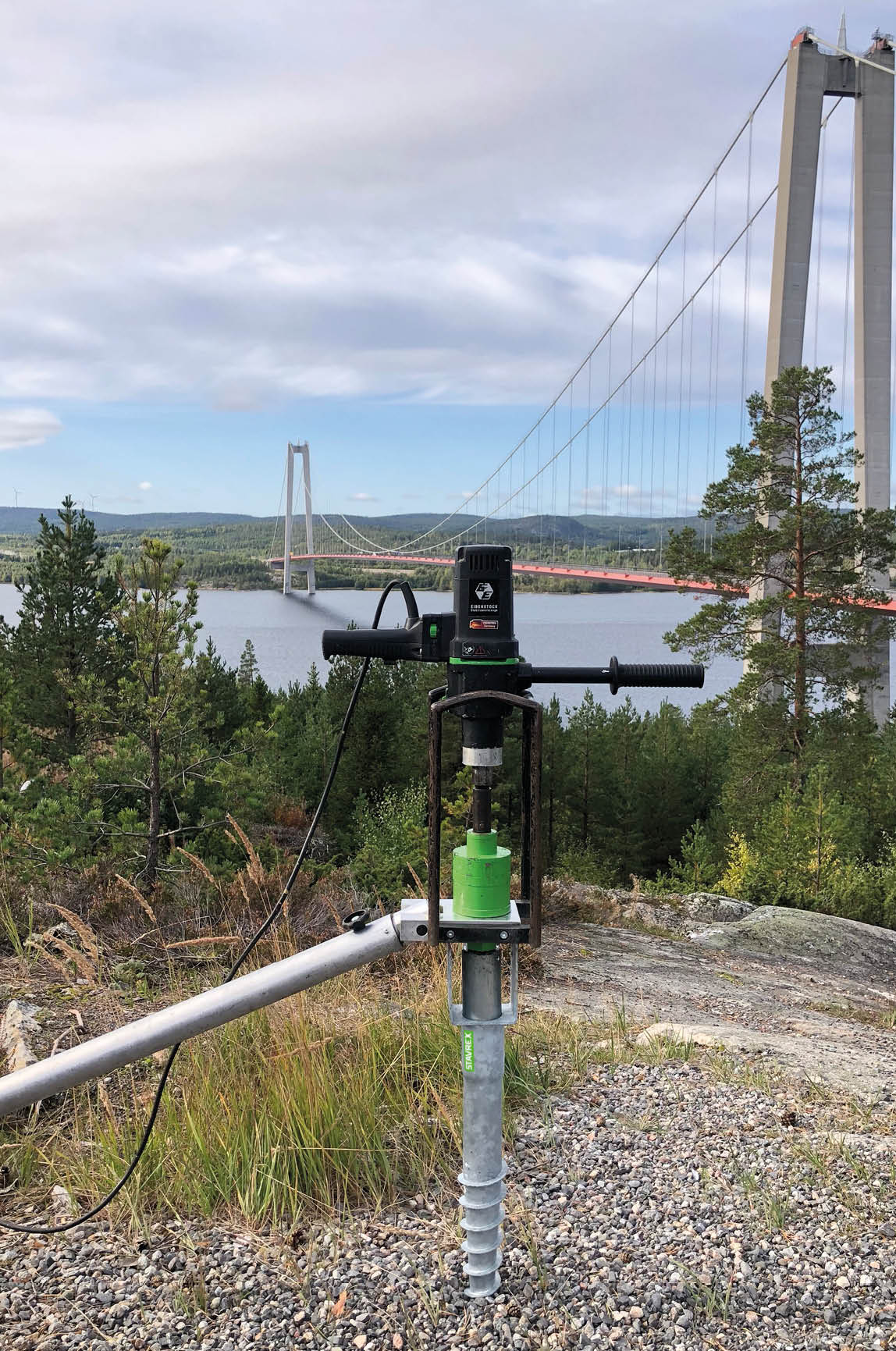

4 Monter momentsatsen 1:20 Fest teleskoparmen i momentsatsen og fest maskinen på toppen av momentsatsen

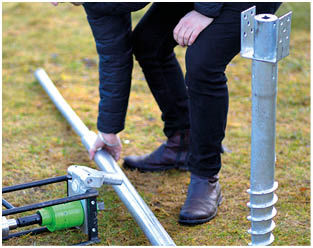

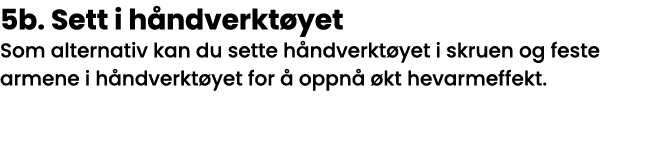

5b Sett i håndverktøyet Som alternativ kan du sette håndverktøyet i skruen og feste armene i håndverktøyet for å opp

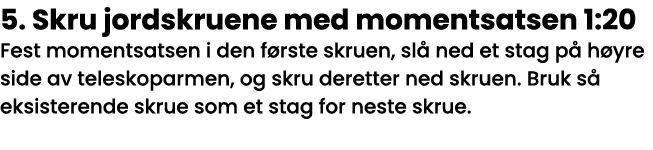

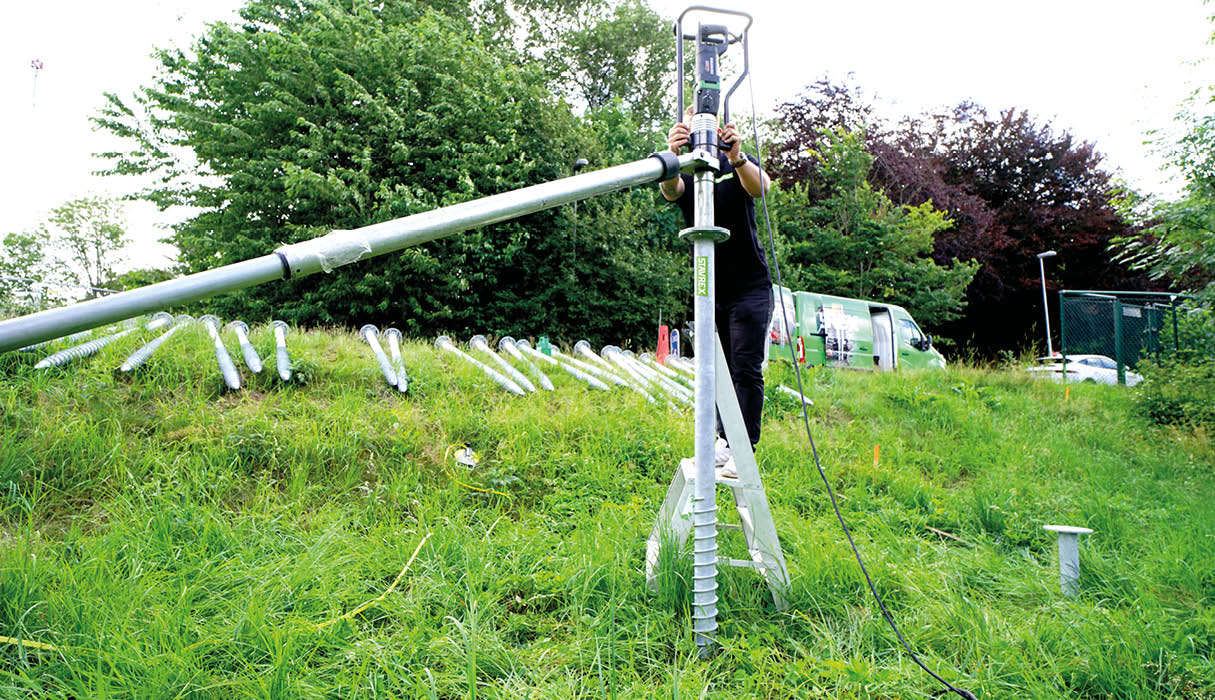

5 Skru jordskruene med momentsatsen 1:20 Fest momentsatsen i den første skruen, slå ned et stag på høyre side av tel

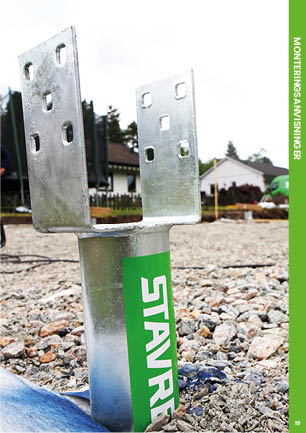

6 Monter den justerbare bjelkeskoen Monter ønsket topp forlenger i skruen

MONTERINGSANVISNINGER

Få mer info om jordskruene på våre side

MONTERINGSANVISNINGER

DCIM 100MEDIA DJI_0051 JPG

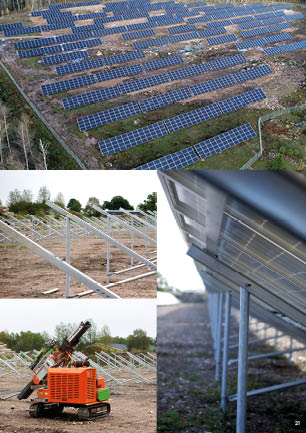

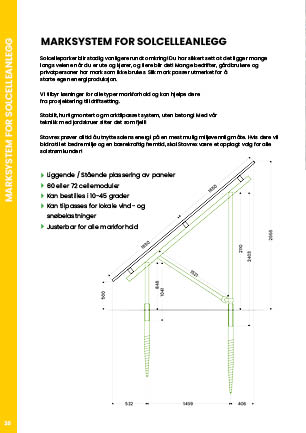

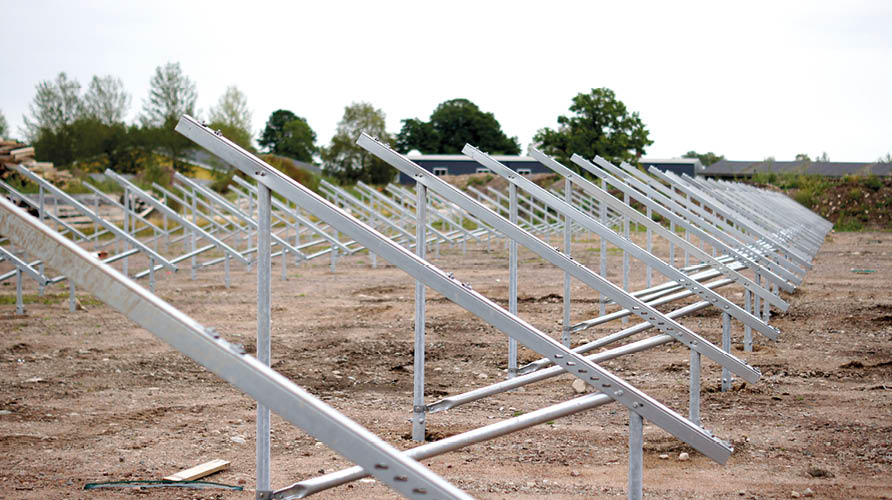

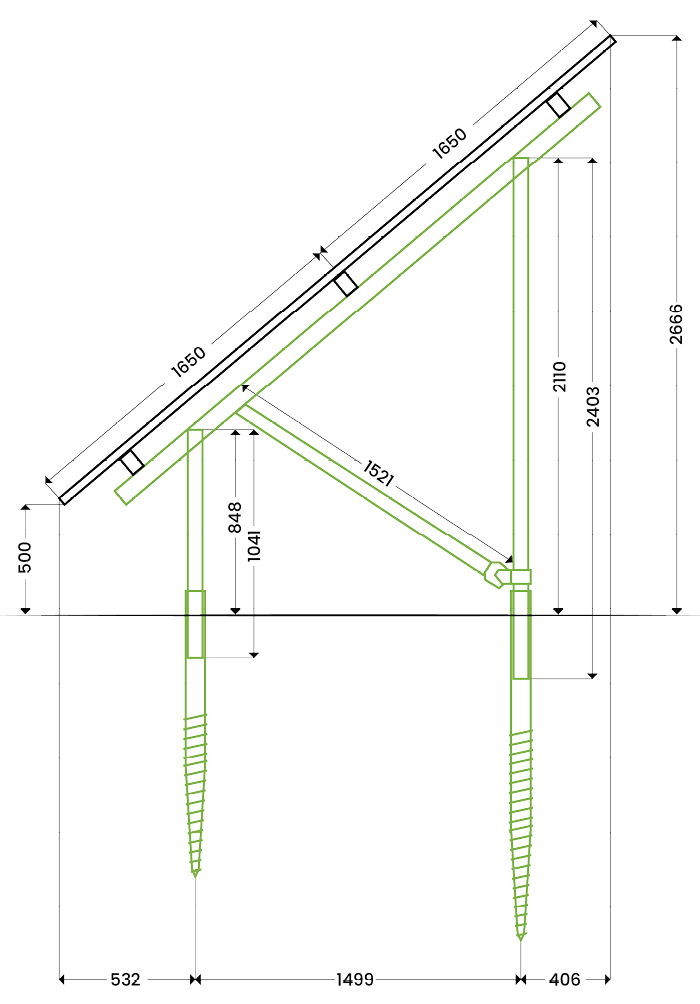

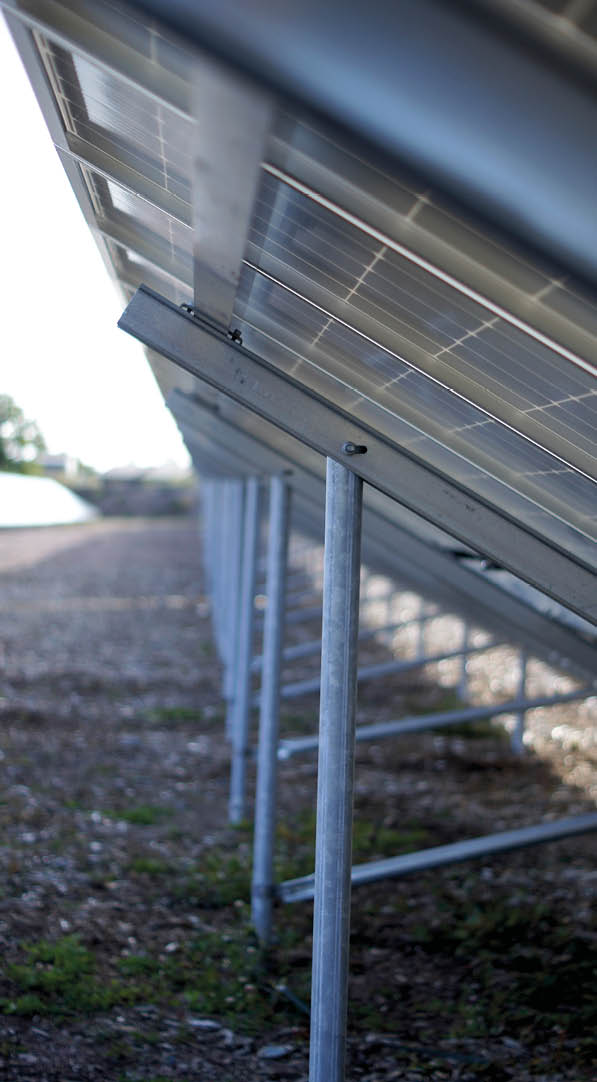

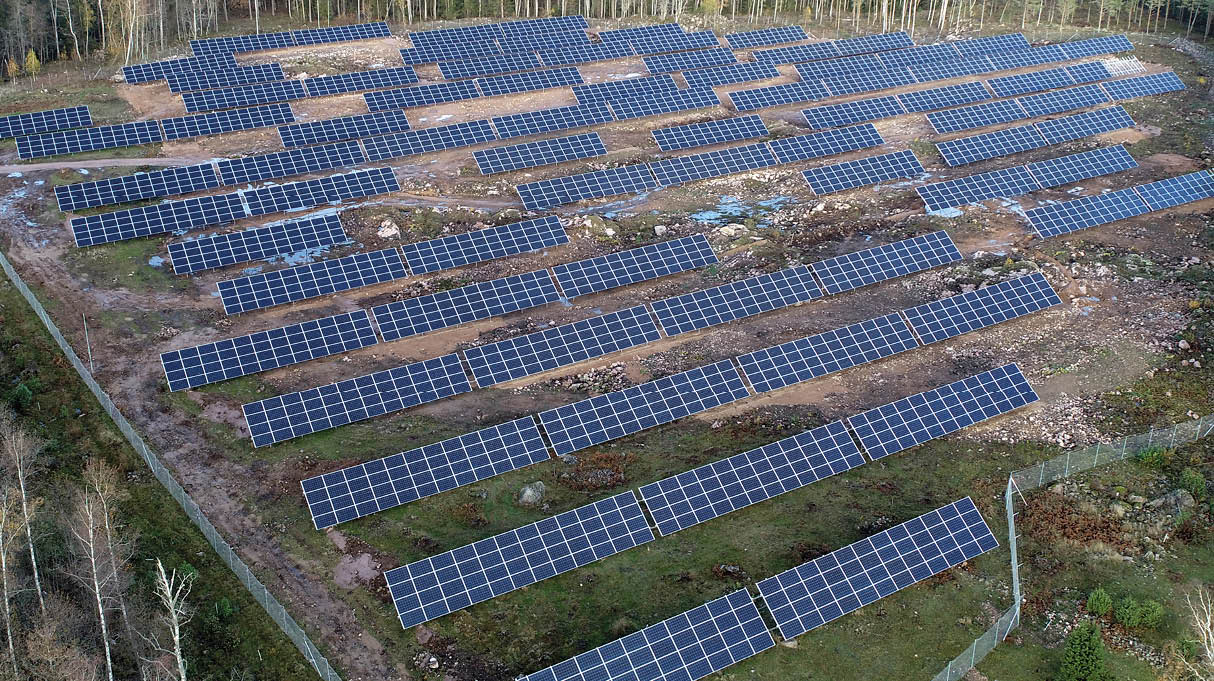

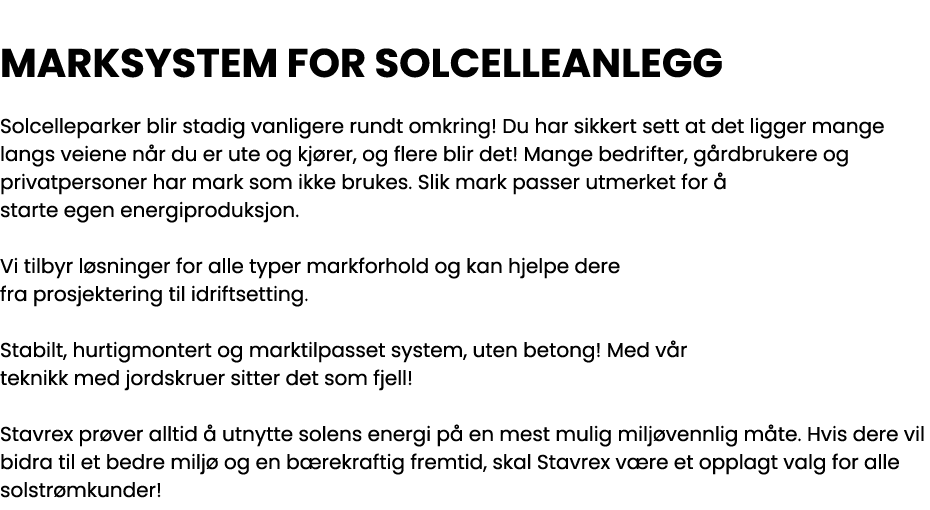

MARKSYSTEM FOR SOLCELLEANLEGG Solcelleparker blir stadig vanligere rundt omkring Du har sikkert sett at det ligger

MARKSYSTEM FOR SOLCELLEANLEGG

Liggende Stående plassering av paneler 60 eller 72 cellemoduler Kan bestilles i 10-45 grader Kan tilpasses for loka

DCIM 100MEDIA DJI_0051 JPG

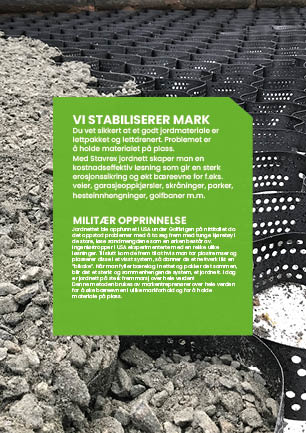

VI STABILISERER MARK Du vet sikkert at et godt jordmateriale er lettpakket og lettdrenert Problemet er å holde mater

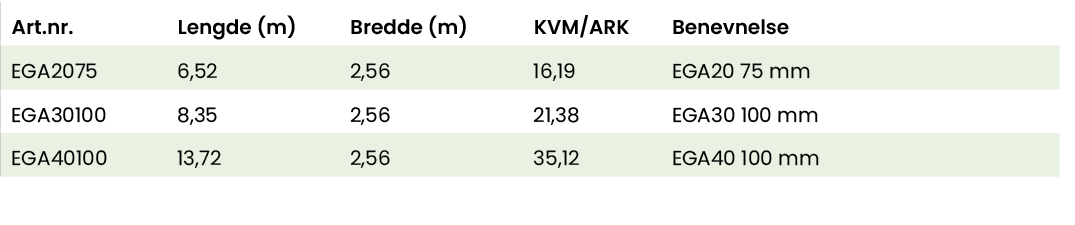

Art nr ,Lengde (m),Bredde (m),KVM ARK,Benevnelse,EGA2075,6,52,2,56,16,19,EGA20 75 mm,EGA30100,8,35,2,56,21,38,EGA30 1

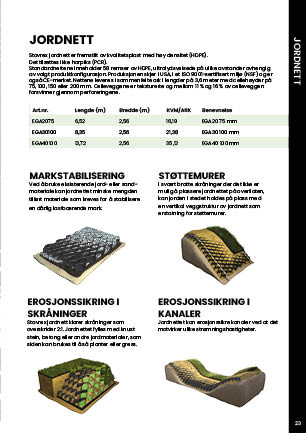

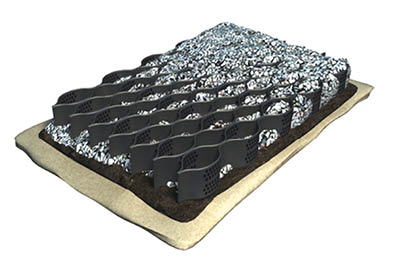

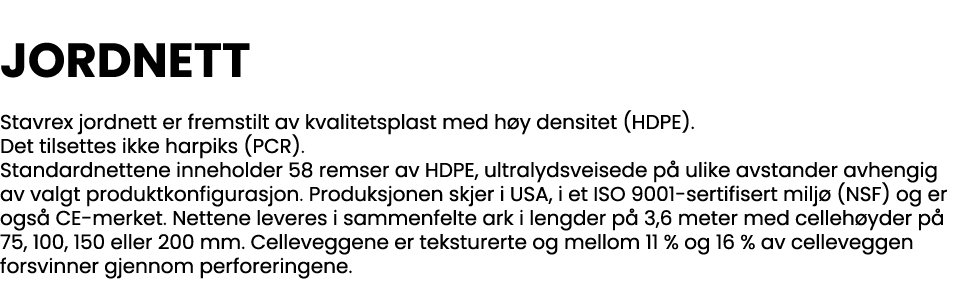

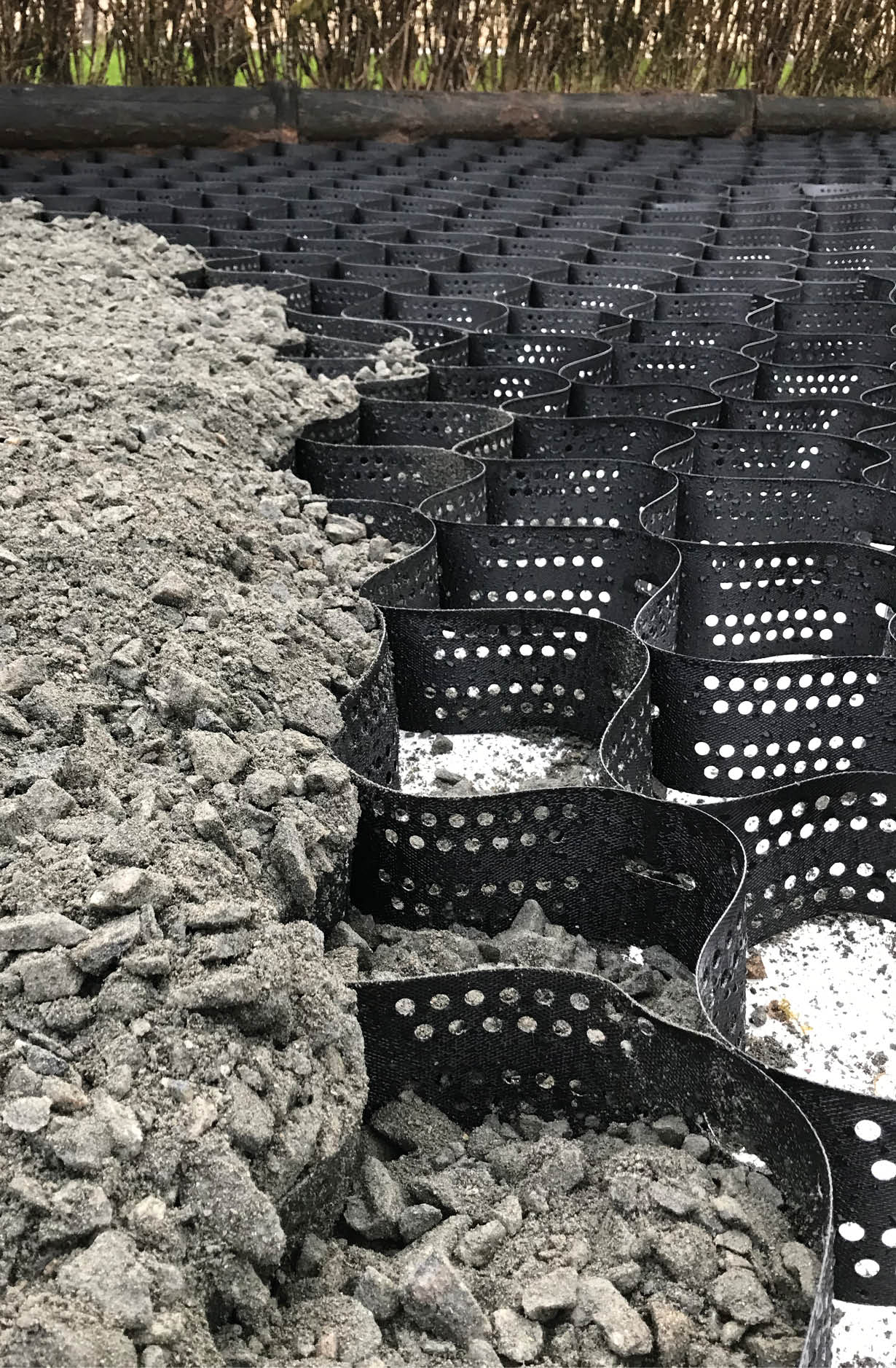

JORDNETT Stavrex jordnett er fremstilt av kvalitetsplast med høy densitet (HDPE) Det tilsettes ikke harpiks (PCR)

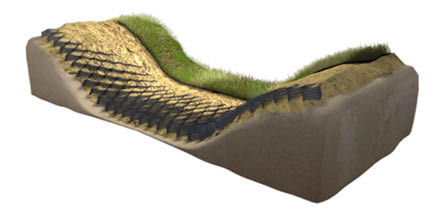

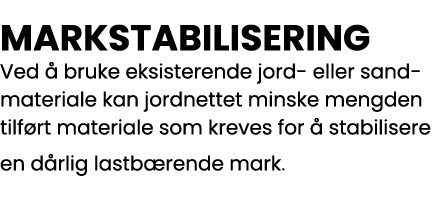

MARKSTABILISERING Ved å bruke eksisterende jord- eller sandmateriale kan jordnettet minske mengden tilført materiale

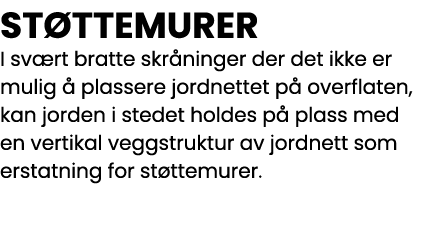

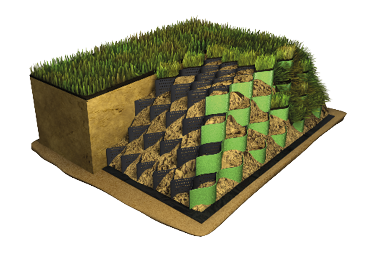

STØTTEMURER I svært bratte skråninger der det ikke er mulig å plassere jordnettet på overflaten, kan jorden i stedet

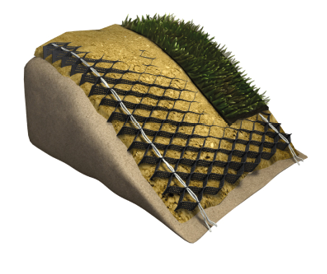

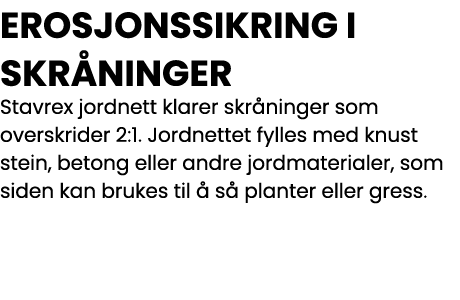

EROSJONSSIKRING I SKRÅNINGER Stavrex jordnett klarer skråninger som overskrider 2:1 Jordnettet fylles med knust stei

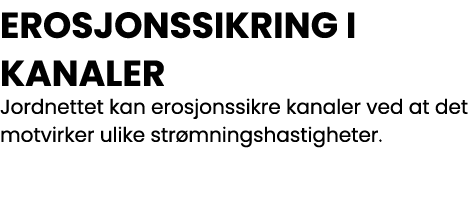

EROSJONSSIKRING I KANALER Jordnettet kan erosjonssikre kanaler ved at det motvirker ulike strømningshastigheter

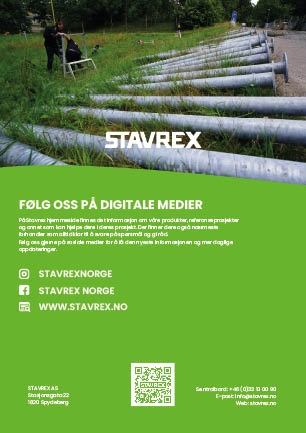

På Stavrex hjemmeside finnes det informasjon om våre produkter, referanseprosjekter og annet som kan hjelpe dere i de

FØLG OSS PÅ DIGITALE MEDIER

STAVREXNORGE STAVREX NORGE WWW STAVREX NO

Stavrex AS Stasjonsgata 22 1820 Spydeberg

Sentralbord: +46 (0)33 10 00 90 E-post: info stavrex no Web: stavrex no
